Was ist ESD?

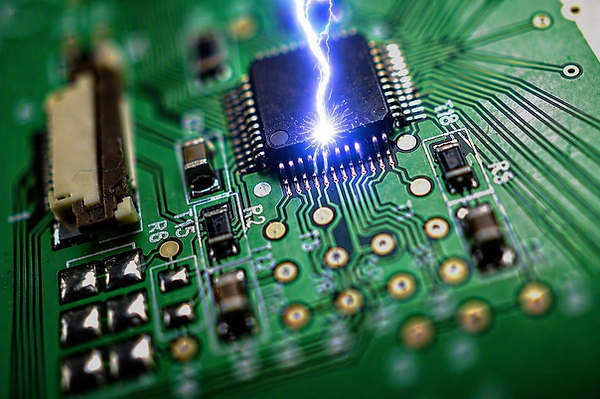

ESD steht für Electrostatic Discharge – also die elektrostatische Entladung. Sie entsteht, wenn sich durch Reibung oder Trennung von Materialien elektrische Ladung aufbaut (z. B. beim Handling, beim Auspacken oder beim Transport) und sich anschließend schlagartig entlädt. Solche Entladungen sind für Menschen oft gar nicht spürbar, können aber elektronische Bauteile und Baugruppen bereits bei deutlich niedrigeren Spannungen beschädigen oder latent vorschädigen.
ESD-Verpackungen
Für empfindliche elektronische Bauteile ist es ideal, wenn innerhalb der Verpackung möglichst wenig elektrostatische Aufladung entsteht – dafür werden häufig low-charging/antistatische Materialien eingesetzt. ESD-Verpackungen und ESD-gerechte Materialien reduzieren dieses Risiko, indem sie Ladungsaufbau minimieren, Ladungen kontrolliert ableiten (dissipativ/ableitfähig) oder – je nach Ausführung – zusätzlich eine abschirmende Schutzwirkung bieten. So bleibt empfindliche Elektronik entlang der gesamten Logistikkette besser geschützt: Vom Versand über die Lagerung bis zur Montage.
ESD-Kategorien
Je nach Anforderung werden ESD-Schutzverpackungen nach DIN EN IEC 61340-5-1 klassifiziert und gekennzeichnet werden: Conductive (C), Dissipative (D) und Shielding (S).
Electrostatisch leitfähig
Conductiv (C)
Leitfähige (Conductive) Verpackungen haben einen sehr niedrigen Oberflächenwiderstand von etwa 10² bis 10⁵ Ω und ermöglichen dadurch einen sehr schnellen Potentialausgleich bzw. raschen Abfluss elektrostatischer Ladung. Die Leitfähigkeit wird häufig durch Carbon-/Rußzusatz erreicht, wodurch das Material meist schwarz ist.
Leitfähige Verpackungen bieten mittleren ESD-Schutz für elektronische Bauelemente mit niedriger Empfindlichkeit.
Elektrostatisch ableitend
Dissipativ (D)
Ableitfähige (dissipative) Verpackungen leiten elektrostatische Ladung kontrolliert und über einen längeren Zeitraum ab, wodurch Spannungsspitzen vermieden werden – wichtig für sehr sensible Elektronik. Der Oberflächenwiderstand liegt typischerweise zwischen 10⁵ Ω und 10¹¹ Ω. Solche Materialien sind häufig rosa gekennzeichnet.
Dissipative Verpackungen bieten hohen ESD-Schutz für besonders empfindliche elektronische Bauteile.
Abschirmend
Shielding (S)
Abschirmende (Shielding) Verpackungen wirken wie ein Faradayscher Käfig: Treffen elektrostatische Einflüsse von außen oder im Inneren entstehende Ladungen auf die Verpackung, verteilen sie sich auf der Abschirmschicht und dringen nicht zum Produkt durch. Die Entladung erfolgt dabei extrem langsam.
Abschirmende Verpackungen bieten sehr hohen ESD-Schutz – ideal für hochsensible elektronische Bauteile.
